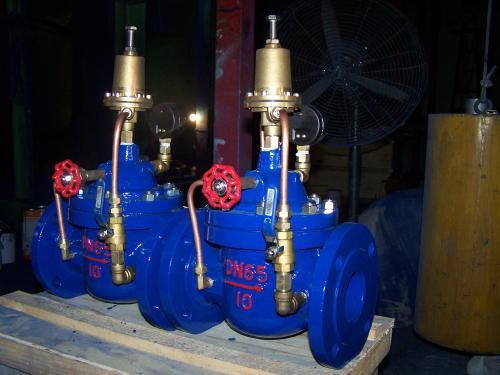

旁通控制泄壓閥的工作原理
作者：jiahui 來源： 發布時間：2020-04-21 09:47 瀏覽：
在水泵輸水管路系統中，當突然停泵時，泵出口止回閥迅速關閉，致使閥出口管路中循環流速突然下降，并產生回流沖擊壓力，速度突變會產生沖擊壓力波傳遞，傳遞速度很高，可以使閥出口段壓力升高至額定壓力的數倍，這就是管路中的水錘現象，它可以導致閥或管道破裂，產生事故。
為了避免這類事故，目前人們都是采用具有延遲關閉特性的閥門，如兩階段控制關閉蝶閥、具有子母閥板的水力控制閥、緩閉止回閥等，使閥門延遲關閉，部分水通過泵與轉子部件回流以達到泄壓消除水錘壓力的目的。但由于泄壓時間較長，回流的水長時間沖擊泵的葉輪，使泵轉子部件反轉速度加快，時間長會損壞泵轉子部件及與之相聯的電機轉子部件。
為了解決以上問題，有必要設計一種裝于旁通管路上的自動泄壓閥，它可以在泄壓時間內將回流引至泵進口，即泄壓回流不再通過泵轉子部件，完成泄壓能自動關閉，徹底解決了泄壓回流沖擊泵反轉的問題，并達到有效消除水錘的目的。
