閥門和管道連接說明：螺紋、法蘭、焊接等
作者：泰流科技（TKFM） 來源：網絡 發布時間：2023-11-16 08:51 瀏覽：
什么是閥門連接？
閥門連接件是閥門的組件，用于連接到管道并允許閥門與管道系統連接。用于在管道系統中安裝閥門和其他過程組件的連接有六種主要類型，每種類型都有其優點和缺點：
- 螺紋式
- 焊接式
- 法蘭式
- 壓縮
- 聯盟
- 歧管安裝
選擇閥門連接類型時，重要的是要考慮以下因素：
- 遵守行業和/或工廠標準
- 成本
- 易于安裝
- 易于拆卸以進行維修或更換
- 庫存簡化
- 防漏電
- 閥門的耐久性
- 壓力等級/系統壓力
- 重量和尺寸
螺紋球閥連接（直通與錐形連接）
正如我們上面提到的，有管理螺紋設計的行業標準。螺紋連接可以是直的，也可以是錐度的，確切的規格由三套標準確定：國家管螺紋、英國標準管和公制（更多內容見下文）。
直螺紋連接在整個長度上保持相同的直徑，并且需要墊圈或軟 O 形圈密封件以保持密封。錐形螺紋，顧名思義，直徑向連接端逐漸變細。錐形連接不需要 O 形圈密封，但仍需要管帶或密封劑來實現防漏密封。
國家管螺紋 (NPT)
國家管螺紋 (NPT) 是北美大部分地區（墨西哥除外）的管道螺紋設計標準。NPT 螺紋是統一的，螺距為 60 度角，具有平坦的峰谷，并且可以是直螺紋 (NPS) 或錐形螺紋。當外錐螺紋和內錐螺紋連接時，它們相互拉緊以形成防漏密封。
NPT 規范由ASME B1.20.1定義。尺寸按連接大直徑（以英寸為單位）后跟“NPT”(4 NPT) 進行分類。
英國標準管螺紋 (BSP)
除美國和加拿大外，世界大部分地區都接受英國標準管 (BSP) 螺紋。BSP螺紋統一，螺距為55度角，峰谷呈圓形；與 NPT 螺紋一樣，它們可以是錐形螺紋或直螺紋。
錐形 BSP (BSPT) 螺紋連接需要密封劑以在公頭和母頭組件之間形成防漏密封。直型或平行 BSP (BSPP) 螺紋連接不需要螺紋密封劑，因為設計中融入了粘合密封。
BSP 螺紋由BS EN 10226-1:2004、BS EN 10226-2:2005和BS EN 10226-3:2005定義。BSP 尺寸使用字母 R（代表 rohr，德語中的“管道”）表示錐形連接，使用字母 G（氣體）表示直通連接，后跟以英寸為單位的大直徑 (R 2 ?)。
公制螺紋標準 (M)
ISO 公制螺紋標準（或 M）是國際通用螺紋標準。M 螺紋是平行的，螺距為 60 度，具有平坦的峰谷。該設計由ISO 68-1定義，這是 ISO 于 1947 年制定的首批標準之一。
M、BSP 和 NPT 螺紋之間的主要區別在于 M 螺紋的測量單位為毫米。尺寸用 M 后跟大直徑和節距指定，并用連字符分隔 (M8-1.25)。螺距是兩個螺紋牙頂之間的距離（以毫米為單位）。

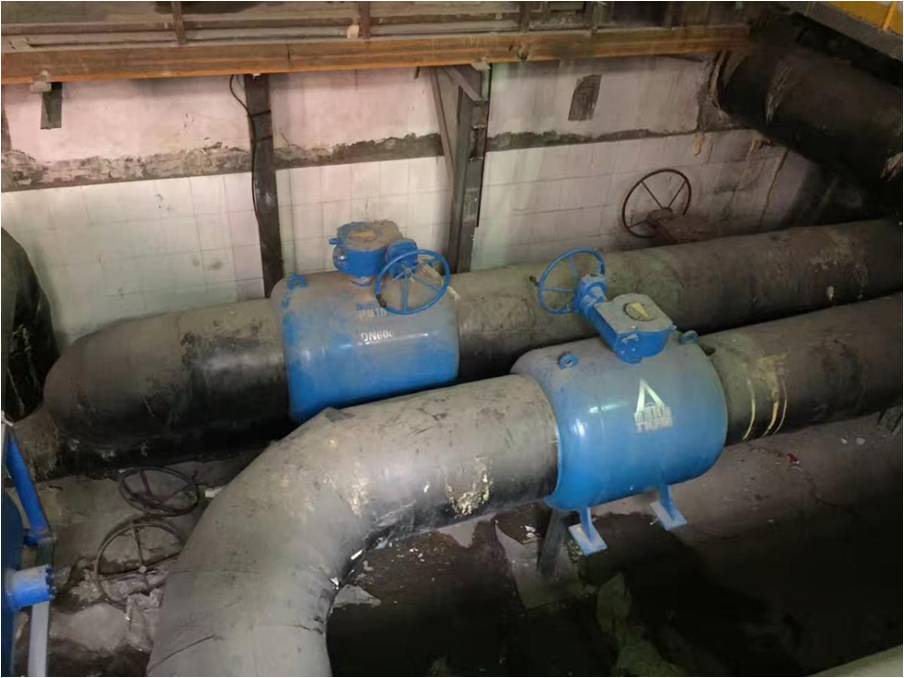

焊接閥門連接
閥門連接可以焊接到管道系統中，以防止泄漏的可能性。焊接閥門連接通常用于化學處理等高溫高壓系統，在這些系統中，泄漏引起的錯誤空間為零。這通常被認為是永久性安裝，因為閥門需要拆焊才能從管道上拆下。
法蘭閥門連接
法蘭是帶有螺栓孔的實心金屬板，圍繞閥門連接的邊緣。當法蘭閥門安裝在管道系統中時，可以將板用螺栓固定到管道上的另一個法蘭上，從而形成牢固的連接。法蘭連接常見于直徑大于 4 英寸的閥門，在工業應用中很常見。法蘭易于安裝和拆卸，便于日常清潔。與螺紋連接一樣，法蘭連接必須遵守嚴格的標準，這些標準定義了板的設計、孔的尺寸和位置以及孔中的螺紋類型（ASME B16.5 – 2020和ISO 7005-1:2011）。
壓縮閥連接
壓縮連接分為三種類型：
傳統壓縮：將螺紋螺母和稱為套圈的軟金屬套套滑過管道末端，然后擰緊螺母，直至將套圈壓入閥座中。套圈被壓縮在閥門和壓緊螺母之間，形成防漏密封。傳統的壓縮連接常見于住宅管道中。
推壓連接：閥口內的 O 形圈略小于連接管的外徑，在管道周圍拉伸并在管道和閥體之間壓縮。帶齒的抓環嵌入管道并防止其滑出，但通過按下釋放環以縮回齒可以輕松移除管道。一鍵連接解決方案常見于住宅管道系統中。
帶刺軟管連接：這些連接非常適合低壓系統，用于將軟軟管連接到閥門。該閥門有一個長端部連接，外部有倒刺，當軟管在連接處拉伸時，倒刺會咬入軟管內部。倒鉤將軟管固定到位，但建議使用軟管夾來加強連接。
聯管閥連接
聯合閥連接利用附加組件將兩種不同的連接類型連接在一起。螺紋內螺紋帶環螺母連接到外螺紋閥門端，并鎖定到安裝在管道末端的短管上。
活接頭連接允許快速、輕松地從管道系統中拆卸閥門以進行清潔或維護。
歧管安裝閥門連接
歧管安裝連接通常用于將多個電磁閥連接在一起，或?qū)㈦姶砰y連接到具有 NAMUR 型安裝接口的氣動執行器。歧管安裝連接包含一個單獨的組件，該組件具有一個平面，帶有兩個與閥體上的端口相匹配的端口。該閥門用螺栓固定在歧管組件上，其凹進的 O 形圈被壓縮以形成緊密的密封。
